繞線型貼片電感器跟疊層電感有何區別呢？又如何來對它們進行區分呢？頤特電子小編和各位電感廠家一起淺談學習下！

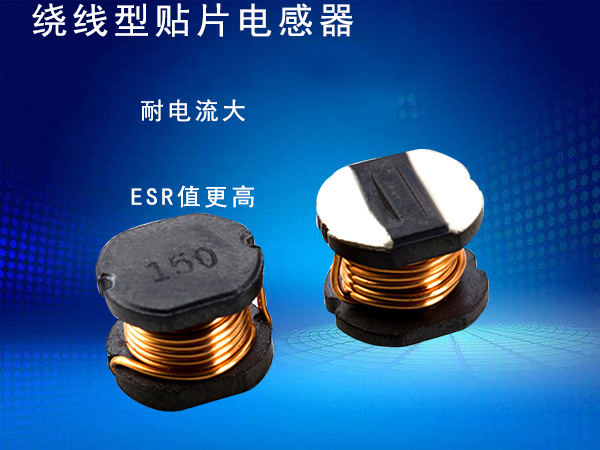

　　一、繞線型貼片電感器的特征：

　　繞線型貼片電感器:它的特點是電感量范圍廣（UH~H），電感精度高，損耗?。碤值大），容許電流大，制作工藝繼承性強、簡單、成本低等；不足之處是在進一步小型化方面受到限制。陶瓷芯的繞線型片式電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中占有一席之地。

　　疊層貼片電感:具有良好的磁屏蔽性，燒結密度高，機械強度好，與繞線型電感相比有：尺寸小、有利于電路的小型化，磁路閉合、不會干擾周圍的元器件，也不會受到周圍元器件的干擾，有利于元器件的高密度安裝；疊層一體化結構、可靠性高、耐熱性好、可焊性好、形狀規則，適合自動化表面安裝生產。不足之處是合格率較低，成本高，電感量小，Q值小。

　　總結：總的來說疊層電感是看不到線的，疊層電感的散熱性好、ESR值更小、但耐電流比繞線電感小。成本比繞線型電感低。繞線型貼片電感器的散熱性不如疊層電感，但耐電流大，ESR值更高。

　　二、貼片疊層電感和繞線型貼片電感器有什么共同點？

　　1，功能共同點：共同具備電感器儲能，濾波，扼流等功能。

　　2，其他共同點：均具備較好的可靠性，耐熱性，適合于一般焊及回流焊

　　3，共同的貼裝方式：同屬貼片電感類別，適合表面貼裝

　　4，基本構成材料相同：核心結構仍是由繞磁芯的導線圈構成。

　　貼片疊層電感和繞線型貼片電感器有什么共同點我們已經了解了，下面說說他們有什么區別。

　　三、貼片疊層電感與繞線型貼片電感器的區別主要體現在5個方面：

　　1、生產工藝上的區別：

　　繞線型貼片電感器是基于傳統繞線電感生產工藝，將傳統的插件電感變換成貼片式封裝，同時減小了電感體積，安裝更方便；貼片疊層電感利用了多層印刷技術和疊層生產工藝制作。

　　2、電感性能上的區別：

　　貼片疊層電感具有良好的磁屏蔽性、燒結密度高、機械強度好、但是電感精度，電感量范圍上不及繞線型貼片電感器。此外繞線貼片電感具備高Q值，損耗小，可通過電流大等優勢。

　　3、結構設計上的區別：

　　其中最明顯的區別是貼片疊層電感均包含磁屏蔽結構，因此無法直接看到導線，一般體積也比繞線型貼片電感器更小，更省空間；繞線型貼片電感器部分有磁屏蔽結構，部分沒有。相比來說，磁屏蔽結構使得疊層電感比繞線電感更不易受電磁干擾，并且對周圍元件的影響也更小，更小的體積也利于電子產品小型化及電感器的集中安裝。

想要了解更多繞線型貼片電感器歡迎咨詢！
