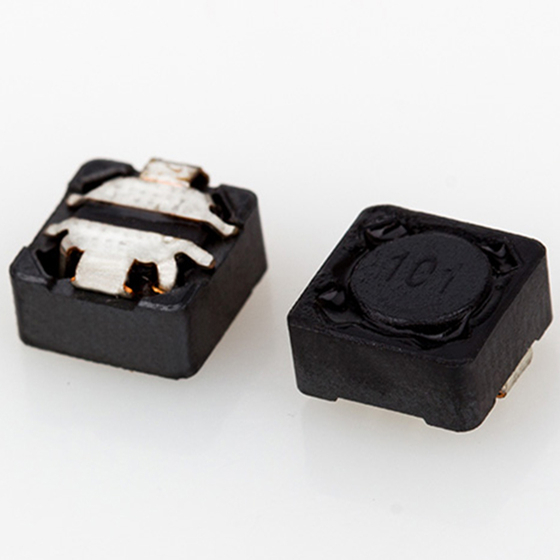

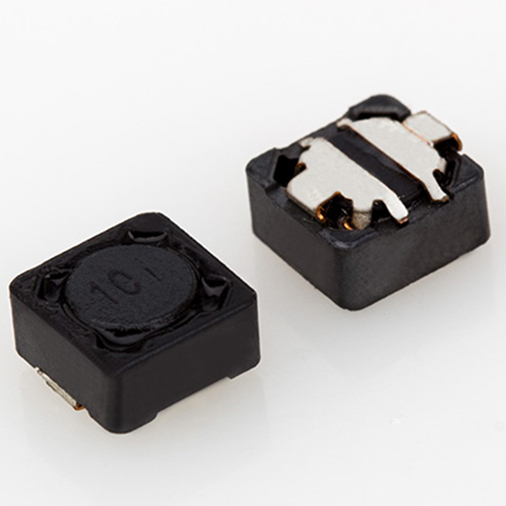

一、【貼片電感】的主要性能參數有哪些?

(1）【貼片電感】的主要性能參數有電感量L、直流電阻DCR、直流重疊電流Isat、溫升許容電流Irms及自諧頻率SRF。

(2）電感量是電感的標稱感值，由于磁導率和分布電容的存在，感量會隨頻率的變化而變化;電感的精度一般為M(±20%)檔或者N(±30%)檔。

(3）直流電阻DCR是指產品電極之間所用漆包線的總的直流電阻。

(4）直流重疊電流Isat是指電感在連續通直流電流的情況下，電感的電感量會下降，一般按照下降30%的時候的電流值來設定規格。

(5）溫升許容電流Irms是指電感在連續通直流電流的情況下，電感的表面的溫度會上升，一般按照上升40℃的時候的電流值來設定規格。

(6）自諧頻率SRF是指由于電感及電感本身分布電容的相互作用，使電感在某頻率下達到諧振，該諧振頻率就是電感的自諧頻率，功率電感要求使用在自諧頻率以下。

二、【貼片電感】如何選型?

在新機型設計時，主要看以下幾個方面：

(1）看功率電感的使用場合，如在何種回路上，一般功率電感可用于DC-DC電源回路、音頻電源回路、CPU電路等回路上;

(2）如果是DC-DC回路，要求功率電感的自諧頻率要大于回路的頻率;

(3）根據電路的設計選擇合適的電感值，如在DC-DC回路上，功率電感主要作用是儲能和濾波，一般大的感量對應強的濾波特性，但同時大感量會增加電感的RDC，影響電感的額定電流和響應速率，因此要合理選擇感量;

(4）根據回路電流的大小選擇功率電感，功率電感一般有兩種電流，直流重疊電流及溫升許容電流，在選型時，需要以其中較小的作為額定電流值。

(5）根據產品尺寸、焊盤等選擇相應尺寸的功率電感。

-THE END -
