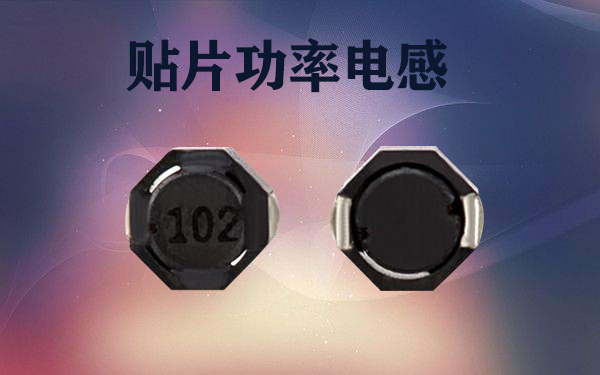

貼片功率電感在電子產品使用中非常的廣泛，那么貼片功率電感如何選擇呢？選擇功率電感主要看感值、直流電阻、飽和電流、溫升電流、測試頻率、尺寸等幾個參數。
根據這幾款參數,貼片功率電感如何選擇：
1、首先是感值，感值就不用多說了，選擇電感首先就是確定電感量。
2、直流電阻就是電感導體的本身阻值，也就是直流狀態下測量出來的電阻，從理想狀態來講，電感的直流電阻越小越好。
3、溫升電流是在電感上加一特定量的直流偏壓電流，使電感本體溫度相對未加電流時的溫度上升不超過40℃（該溫度需穩定30分鐘以上且不再繼續上升），這個直流偏壓電流就叫該電感的溫升電流，溫升電流也是越大越好。
4、飽和電流是在電感上加一特定量的直流偏壓電流， 使貼片電感的電感值相對未加電流時的電感值下降10%-30% (一般都是按30%來算)，這個直流偏壓電流就叫該電感的飽和電流，飽和電流是越大越好。
5、通常我們以Isat和Irms作為標記，來區分兩種額定電流，工程師們也會經常遇到這兩個技術參數。如果，將兩者電流混淆，會造成嚴重的電路問題。
Isat是指電感的飽和電流，它是以電感值的下降程度為指標的額定電流，超出該范圍使用時，可能會由于紋波電流增加而導致IC控制不穩。大部分電感廠商一般取電感值下降到20%的電流為Isat，也有少量廠商設為下降30%或者10%，所以選型時要特別注意這一點.此外，根據電感磁路構造的不同，磁飽和的傾向（即電感值的下降傾向）也有所不同。
Irms是指電感產品的應用額定電流，也稱為溫升電流，即產品應用時，表面達到一定溫度時所對應的DC電流。業界大部分廠家一般認為是電感產品自我溫升溫度不超過40度時的電流。
貼片功率電感如何選擇的重點注意事項：
電感廠家在選擇功率電感時，工作電流應該低于說明書中所述的額定電流。如果工作電流超過額定電流，就可能會損壞產品。貼片功率電感值范圍要比薄膜或空芯線圈類的電感廣，但是比不上線繞式元件的感取值范圍或額定電流。貼片式技術因其很好的電特性，特別是其低廉的成本，而越來越流行。
但是在采購貼片電感的時候，我們也要注意一些細節，為了保證采購的貼片電感質量問題，所以在品牌的選擇方面也非常地重要，現在市面上由很多的品牌，琳瑯滿目，所以大家選購的時候大家在選購時千萬要仔細看清楚產品。
想要了解更多貼片功率電感，歡迎咨詢！
