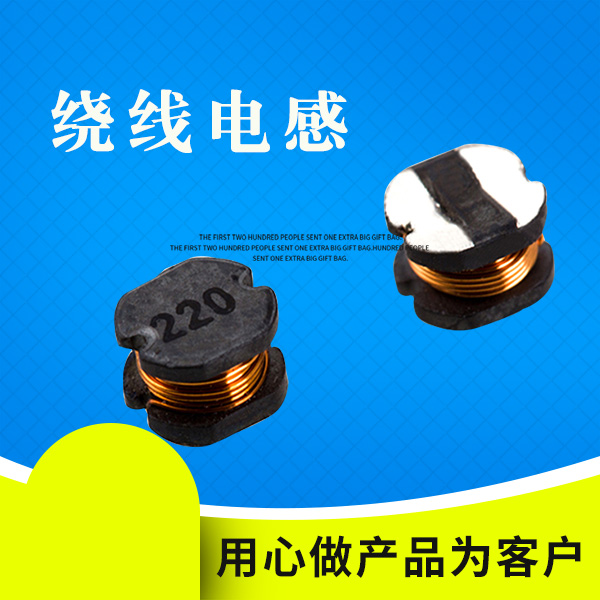

貼片繞線電感的線徑一般粗一些，表現為直流電阻較小，通過的電流較大。貼片繞線電感規格一般用于電路的匹配和信號質量的控制上，一般地的連接和電源的連接。貼片繞線電感規格有：PK0304、PK0406、PK0507、PK0707、PK0608、PK0810、PK0912、PK1012.這些規格型號比較常用的。無論是貼片電感還是繞線電感,它們都是屬于貼片電感類的小分類。
如果想成為一個看到貼片繞線電感產品命名就可以知道是什么的高手,掌握一些關于其命名編碼定義是必不可少的。下面我們就來了解下其定義所在。
繞線電感命名編碼,例如:LR0805F010Jt05
一、表示貼片繞線電感規格的物料產品代號;
二、0402(1.0×0.5）、0603(1.6×0.8）、0805
(2.0×1.2)、1008(2.5×2.0)、1210(3.2×2.5)、1812(4.5×3.2);
三、：1N0=1.0nH、010=10nH、R10=100nH、1R0=1000nH、
100=10000nH、101=100000nH、102=1000000nH；
應 用： 該產品被廣泛用于微型電視、液晶電視、攝影機、便攜式VRC、汽車音響、薄型收音機、電視調諧器、行動電話等。
定義：繞線電感是由導線一圈靠一圈地繞在絕緣管上，導線彼此互相絕緣，而絕緣管可以是空心的，也可以包含鐵芯或磁粉芯，簡稱電感。用L表示，單位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。
作用：繞線電感的電特性和電容器相反，“阻高頻，通低頻“。高頻信號通過電感線圈時會遇到很大的阻力，很難通過；而對低頻信號通過它時所呈現的阻力則比較小，即低頻信號可以較容易的通過它。對直流電的電阻幾乎為零。
想要了解更多貼片繞線電感規格歡迎咨詢。
