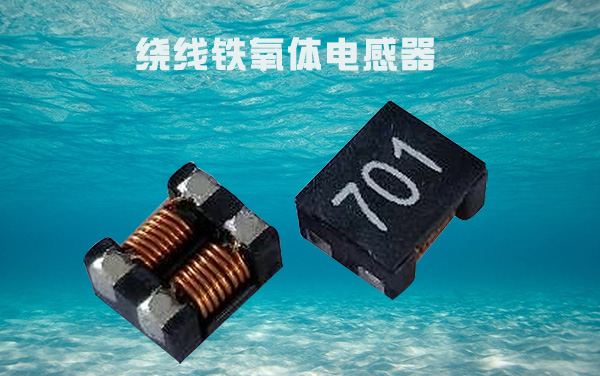

鐵氧體繞線電感是電感的一種特殊形態。它的基本構成在鐵氧體磁柱中穿入一根導線，早期也將它稱為鐵氧體磁珠。我們把鐵氧體電感稱為電感，就是說它具有類似電感的一般特性，同時也具有它自己的特殊特性。鐵氧體繞線電感的特殊特性取決于鐵氧體磁芯的材料構成。鐵氧體是一種磁性磁，它是由不同特性的磁性粉末組合燒結而成。

　　鐵氧體材料是鐵鎂合金或鐵鎳合金，這種材料具有很高的導磁率，他可以使電感的線圈繞組之間在高頻高阻的情況下產生的電容最 小。鐵氧體材料通常在高頻情況下應用，因為在低頻時他們主要呈電感特性，使得線上的損耗很小。在高頻情況下，他們主要呈電抗特性比并且隨頻率改變。實際應用中，鐵氧體材料是作為射頻電路的高頻衰減器使用的。實際上，鐵氧體較好的等效于電阻以及電感的并聯，低頻下電阻被電感短路，高頻下電感阻抗變得相當高，以至于電流全部通過電阻。鐵氧體是一個消耗裝置，高頻能量在上面轉化為熱能，這是由他的電阻特性決定的。

　　鐵氧體繞線電感主要用于射頻及微波電路中的供電系統的退藕、高速數字電路供電系統的退藕、以及防止通過電源形成級間的不良耦合。這點在小信號多級放大電路中尤其明顯。鐵氧體繞線電感的另一個應用是對高速信號傳輸中的尖峰和振鈴的抑制。這種應用常見于計算機中的顯示器連接線、鍵盤和鼠標連接線中。在計算機的顯示器、鍵盤、鼠標的連接線上的末端會有一個比連接線粗的圓柱體，這個圓柱體就是鐵氧體磁柱。

想要了解更多鐵氧體繞線電感歡迎咨詢！
