一體化成型電感繞線電感的區別:

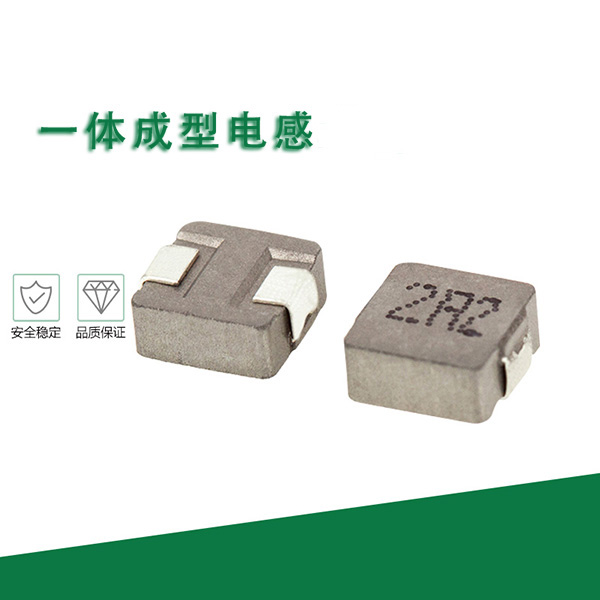

　　一體成型電感:

　　一體化成型電感繞線電感，一體成型電感(模壓電感)包括座體和繞組本體，所述座體系將繞組本體埋入金屬磁性粉末內部壓鑄而成，SMD引腳為繞組本體的引出腳直接成形于座體表面，本實用新型有較傳統電感更高的電感和更小的漏電感；電感為SMD結構設計，使用時既不會損壞電感，又能提高生產效率。

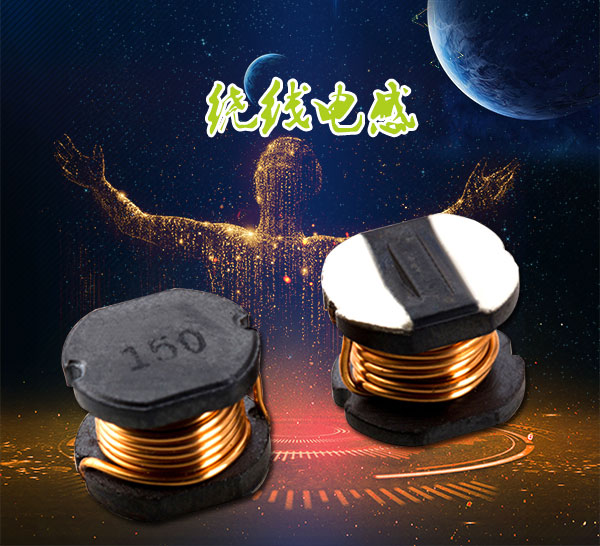

　　繞線電感:

　　一體化成型電感繞線電感，它的特點是電感量范圍廣（mH～H），電感量精度高，損耗小（即Q大），容許電流大、制作工藝?yán)^承性強、簡單、成本低等，但不足之處是在進一步小型化方面受到限制。陶瓷為芯的繞線型片電感器在這樣高的頻率能夠保持穩定的電感量和相當高的Q值，因而在高頻回路中占據一席之地。

　　TDK的NL系列電感為繞線型，0.01~100uH，精度5%，高Q值，可以滿足一般需求。

　　NLC型適用于電源電路，額定電流可達300mA；NLV型為高Q值，環保（再造塑料），可與NL互換；NLFC有磁屏，適用于電源線。

　　一體成型電感其實也可以替代繞線電感使用，但是在操作重要注意以下兩點： 首先，一體成型電感在替代繞線電感使用時，一體成型電感的參數要比繞線電感的參數更好更高。 其次，要注意一體成型電感與繞線電感的區別。

　　一體成型電感繞線電感的區別在于：

　　1、 一體成型電感的散熱性更好，ESR值更小。但耐電流較繞線電感小。

　　2、 繞線電感的散熱性不如一體成型電感，ESR值更高，但耐電流會更大。

　　3、 一體成型電感的成本比繞線電感低

想要了解更多，歡迎咨詢！
