電感的幾種標識方法，教你學會識別讀懂電感值大小

文章出處：責任編輯：人氣：-發表時間：2019-02-21 09:28【大中小】

一、電感的認識

電感是一種非線性元器件，通過電感的電流不能發生突變，因此對于突變電流它會呈現高阻態，它在電路當中主要作用有:扼流、濾波、震蕩、調諧等。那么電感值如何讀取？

二、電感的幾種標識

電感的基本單位單位有亨(H)，也有mH、uH，彼此之間換算關系:1H=1000mH,1H=1000000uH。那么對于電感如何讀取它的值呢，有哪些方法？

1、直標法

直標法這種方法比較一目了然的看出電感大小，直接將電感的標稱電感量用數字和文字符號直接標在電感體上面，電感量單位后面的字母表示偏差。例如插件工字電感和UU型共模電感多數就是采用這種標識方法來表示電感值。

2、文字符號法

文字符號法是由數字和文字符號組成，按照一定的規律把電感的標稱值和偏差值標示在電感上面。這種表示方通常用在一些小功率電感上面，單位一般是nH 或pH分別用“R”和“n”表示小數點。如下圖是某電感用文字符號法表示的，這里1R5則表示電感量為1.5 μH。

3、色標法

電感的色標法與電阻的色標法類似，都是用不同顏色的色環標識在電感上，用色環標識時候，一般露出電感體本色較多的一端為末環，它的另一端就是第一環，用色環標識在電阻上面單位是歐姆（Ω），在電感則是微亨（μH），一般有三環和四環表示，前2位數字是有效數字，第3位是倍率，如果有第四位則是表示誤差等級。標稱電感值用色碼色標法多見于插件色環電感。

4、數碼表示法

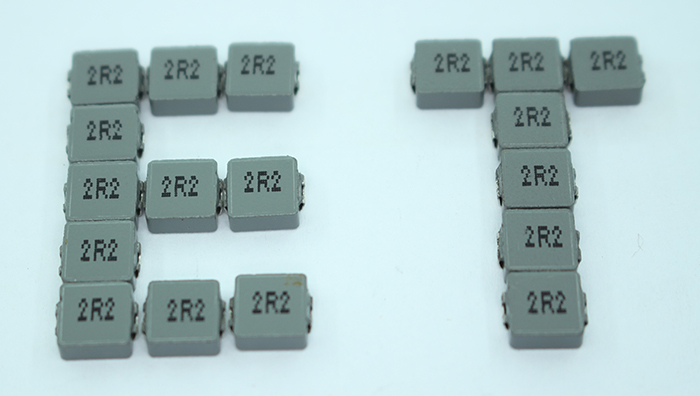

數碼表示法有點像文字符號表示法，只不過這是用三位數字來表示電感量的方法，其中從左數起，前面兩位是有效數字，最后一位表示有效數字后面加“0”的個數，單位是微亨（μH），多見于小功率貼片式電感上面。如圖標示為“2R2”的電感量為2.2μH。
