現在的孩子很多一上學就是接觸各種不同是算數題，然而算數題又是孩子們最基本的課程，小學有數學的加減乘除計算，初中有代數幾何計算，高中就更不用說，對于孩子的學習家長是操碎了心，但是今天小編也為大家介紹一種計算方式，貼片電感怎么算的計算方式；
很多電子廠家的采購都知道電感有電感量，功率，線圈直徑，線圈匝數，線徑，線圈高度，線圈寬度等，那么貼片電感怎么算的啦？

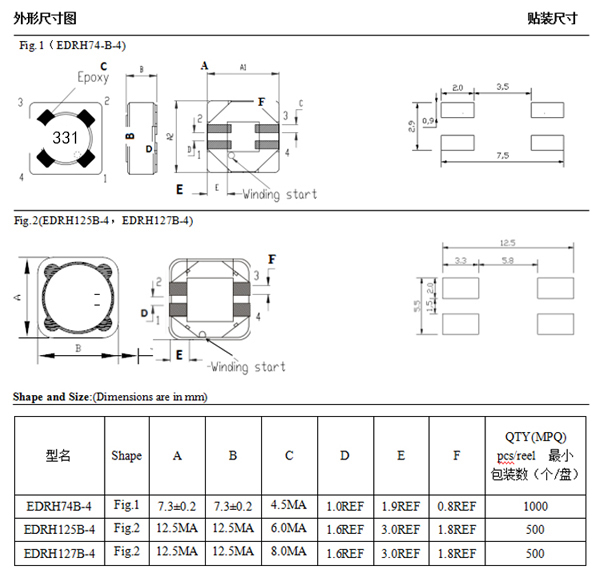

貼片功率電感線徑/圈數計算公式
功率電感加載其電感量按下式計算:線圈公式
阻抗 = 2 * 3.14159 * F(工作頻率) * 電感量(mH)，設定需用 360ohm 阻抗，因此：
電感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作頻率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH
據此可以算出繞線圈數：
圈數 = [電感量* { ( 18*圈直徑(吋)) + ( 40 * 圈長(吋))}] ÷ 圈直徑 (吋)
圈數 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈
空心電感計算公式
空心電感計算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)
D------線圈直徑
N------線圈匝數
d-----線徑
H----線圈高度
W----線圈寬度
單位分別為毫米和mH。。
空心線圈電感量計算公式:
l=(0.01*D*N*N)/(L/D+0.44)
線圈電感量 l單位: 微亨
線圈直徑 D單位: cm
線圈匝數 N單位: 匝
線圈長度 L單位: cm
頻率電感電容計算公式:
l=25330.3/[(f0*f0)*c]
工作頻率: f0 單位:MHZ 本題f0=125KHZ=0.125
諧振電容: c 單位:PF 本題建義c=500...1000pf 可自行先決定,或由Q
值決定
諧振電感: l 單位: 微亨
1。針對環行CORE，有以下公式可利用: (IRON)
L=N2．AL L= 電感值（H)
H-DC=0.4πNI / l N= 線圈匝數(圈)
AL= 感應系數
H-DC=直流磁化力 I= 通過電流(A)
l= 磁路長度
l及AL值大小，可參照Micrometal對照表。例如: 以T50-52材，線圈5圈半，其L值為T50-52(表示OD為0.5英吋)，經查表其AL值約為33nH
L=33．(5.5)2=998.25nH≈1μH
當流過10A電流時，其L值變化可由l=3.74(查表)
H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）
即可了解L值下降程度(μi%)
2。介紹一個經驗公式
L=(k*μ0*μs*N2*S)/l
其中
μ0 為真空磁導率=4π*10(-7)。（10的負七次方）
μs 為線圈內部磁芯的相對磁導率，空心線圈時μs=1
N2 為線圈圈數的平方
S 線圈的截面積，單位為平方米
l 線圈的長度， 單位為米
k 系數，取決于線圈的半徑（R)與長度的比值。
計算出的電感量的單位為亨利。
