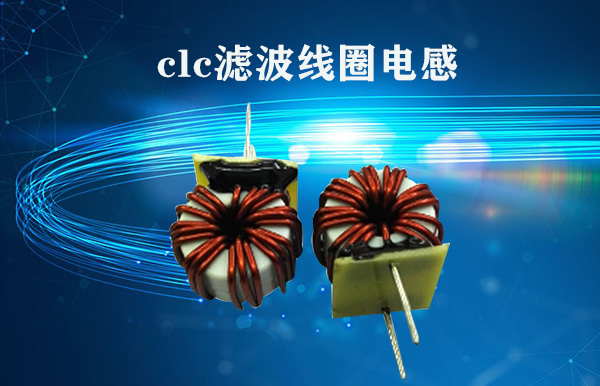

clc濾波線圈電感常用于濾去整流輸出電壓中的紋波，一般由電抗元件組成，如在負載電阻兩端并聯電容器C，或與負載串聯電感器L，以及由電容，電感組成而成的各種復式濾波電路。濾波是信號處理中的一個重要概念。

clc濾波線圈電感分經典濾波和現代濾波。經典濾波的概念，是根據傅里葉分析和變換提出的一個工程概念。根據高等數學理論，任何一個滿足一定條件的信號，都可以被看成是由無限個正弦波疊加而成。換句話說，就是工程信號是不同頻率的正弦波線性疊加而成的，組成信號的不同頻率的正弦波叫做信號的頻率成分或叫做諧波成分。只允許一定頻率范圍內的信號成分正常通過，而阻止另一部分頻率成分通過的電路，叫做經典濾波器或濾波電路。

　　CLC濾波也稱電容輸入π型濾波，包括輸入電容C1，扼流圈L（或電阻R）及輸出電容C2，詳細的設計需要考慮紋波系數等因素，業余設計可以簡單化。

　　當輸入正張脈沖時，先對電容Cin迅速充電到脈沖的峰值電壓Ui，同時電感器L中

　　有線性增長的電流，并在L中儲存了磁能，且對電容Cout也進行充電，Cin和Cout上的電壓基本相等，負載R L中的電流也是由輸入脈沖供給。

　　對于直流輸入，clc濾波線圈電感中的Cin和Cout相當于開路，而電感L對直流分量的感抗等于零，相當于短路，所以濾波電路對直流分量幾乎無影響。對于高頻交流輸入，電容器的容抗小，近似于短路，而電感L對高頻交流的感抗很大，所以濾波電躋對高頻交流分量有阻礙作用。而電容的等效串聯電阻Rcin和Rcout與電容充放電時間有關，影響著電容的品質和濾波。由于紋波大多為高頻成分，因此適當配置CLC濾波電路可以有效濾除紋波。

     想要了解更多clc濾波線圈電感歡迎咨詢！
