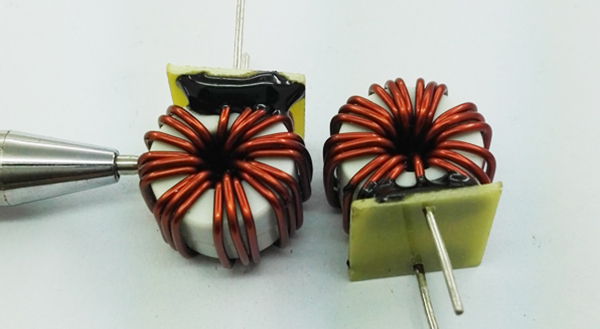

插件電感線圈檢測要求:

1、檢驗環境要求：光線良好；40W光管一單個1M范圍內，檢驗距離30-45cm。

2、主要檢驗項：外觀

1）本體是否有臟污；熱縮管材質不符；熱縮管脫落或松脫等現象。

2）本體是否有破損、引腳發黑；氧化生銹現象。

3）漆包線絕緣層是否脫落；以及顏色是否不符。

4）  線圈本體與骨架或引腳是否松動、脫落。

規格特性

1）尺寸規格要求：規格尺寸是否不符；引腳是否過硬或過軟。

2）電氣特性要求：電感量、阻抗、Q值因數、最大直流電阻、額定電流等是否有參數不符。需要與樣品承認書保持一致的參數。

3）彎曲測試實驗要求：測試條件；手動操作對引腳作90°彎曲實驗；次數來回各3次，檢驗結果需要與未測試前一樣良好；無引腳裂紋、斷裂、破損現象抗折性良好及合格品；（如引腳尺寸小于15mm的情況可不做此測試）。

4）可焊錫錫測試：測試條件為245°±10°烙鐵對引腳上錫；實驗時間3秒；實驗需達到引腳上錫覆蓋面積達到98%以上及合格；不能出現難上錫和不上錫的現象。

包裝要求

1）需要PE袋包裝置于盒內；能防潮、防塵。外包裝標簽需與實物一致。切勿有包裝不符；來料錯誤現象。
