電感的分類及命名方法

文章出處：責任編輯：人氣：-發表時間：2016-04-11 11:19【大中小】

【電感】??的分類及命名方法

電感線圈是由導線一圈靠一圈地繞在絕緣管上，導線彼此互相絕緣，而絕緣管可以是空心的，也可以包含鐵芯或磁粉芯，簡稱電感。用L表示，單位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。能產生電感作用的元件統稱為電感原件，常常直接簡稱為電感

【電感】的分類：

按電感形式分類：固定電感、可變電感。

按導磁體性質分類：空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈。

按工作性質分類：天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉線圈。

按繞線結構分類：單層線圈、多層線圈、蜂房式線圈。

按工作頻率分類：高頻線圈、低頻線圈。

按結構特點分類：磁芯線圈、可變電感線圈、色碼電感線圈、無磁芯線圈等

【電感】標識

直標法

直標法是將電感的標稱電感量（標稱值）用數字和文字符號直接標在電感體上，電感量單位后面的字母表示偏差。常見電感的直標表示法如圖所示

色標法

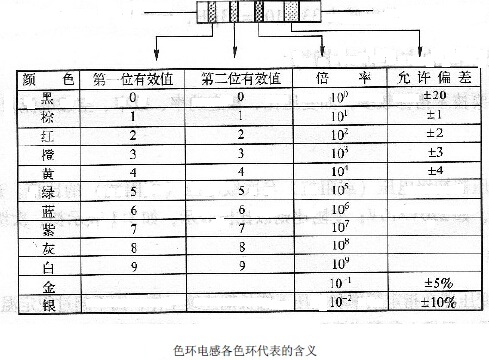

色標法是在電感表面涂上不同的色環來代表電感量（與電阻類似），通常用三個或四個色環表示。色環電感各色環表示的含義如圖所示。識別色環時，緊靠電感體一端的色環為一環，露出電感體本色較多的另一端為末環。注意：用這種方法讀出的色環電感量，默認單位為微亨（ μH）。
