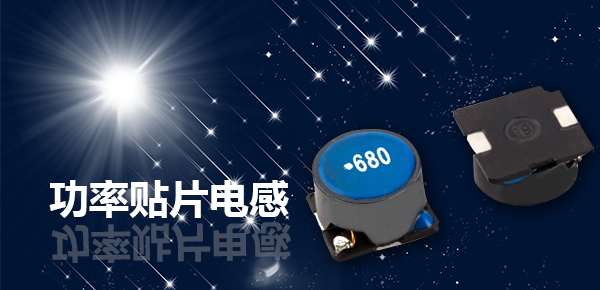

功率電感分類,功率電感是分帶磁罩和不帶磁罩兩種，主要由磁芯和銅線組成。 在電路中主要起濾波和振蕩作用，但是如何選擇一款合適的功率電感呢？選擇功率電感主要看感值、直流電阻、飽和電流、溫升電流、測試頻率、尺寸等幾個參數選型。下面我們來詳細說明下如何根據這幾款參數選擇一款合適的功率電感。
功率電感分類
片狀電感器主要有四種類型：繞制、堆疊式、編織和薄膜片狀電感器。常用的有線繞型和堆疊式兩種。前者是傳統繞線電感器小型化的產物。后者是通過多層印刷技術和疊層生產工藝制成的，其體積小于繞線型片狀電感器，這是電感組件領域開發的關鍵產品。
1、繞組型
繞組型功率電感它的特點是電感范圍廣（mH?H），電感精度高，損耗低（即Q大），允許電流大、，工藝?yán)^承了強、，簡單、，低成本等但是，缺點是進一步限制了小型化。陶瓷芯繞線式電感器在如此高的頻率下保持穩定的電感和較高的Q，因此在高頻環路中占有一席之地。
TDK的NL系列電感器為繞線型，0.01?100uH，精度為5％，Q值較高，可以滿足一般需求。
NLC型適用于電源電路，額定電流高達300mA； NLV型為高Q值，環保（再生塑料），可與NL互換； NLFC具有電磁屏蔽，適用于電源線。
2、層壓型
層壓型功率電感具有良好的磁屏蔽性能。、高燒結密度、機械強度好。缺點是合格率低、成本高、電感小、 Q值低。與繞線式電感器相比，它具有許多優點：小尺寸有利于電路的小型化，磁路閉合，不干擾周?chē)脑⑶也皇芟噜徳母蓴_，這是有益的到組件。高密度安裝；結構一體化，可靠性高；耐熱性、良好的可焊性；規則形狀，適合自動表面貼裝生產。
TDK的MLK型電感器體積小，可焊性好，磁屏，高密度設計，單芯片結構，可靠性高； MLG型電感量小，高頻陶瓷，適用于高頻電路； MLK型工作頻率12GHz，高Q，低電感（1n?22nH）
3、薄膜型
薄膜型功率電感它具有高Q、高精度、的高穩定性，并且在微波頻段內的體積很小。內部電極集中在同一水平上，磁場分布集中，可以保證安裝后的器件參數不會發生較大變化，頻率特性?xún)?yōu)于100 MHz。
4、編織型
編織型功率電感其特點是在1MHz時每單位體積的電感比其他芯片電感大。、小尺寸、易于安裝在基板上。用作功率處理的微型磁性元件。
功率電感分類,功率電感選型方法
一、是第一個感測值，該感測值無需多說，電感的選擇首先確定電感。
二、直流電阻是電感導體本身的電阻，即在直流狀態下測得的電阻。從理想狀態開始，電感器的直流電阻應盡可能小。
三、飽和電流是添加到電感器的特定量的DC偏置電流，因此，與不施加電流時的電感器值相比，電感器的電感值降低10％-30％（通常為30％ ），此DC偏置電流稱為電感器的飽和電流，飽和電流越大越好。
四、溫升電流是添加到電感器的特定量的DC偏置電流，因此電感器本體相對于不充電電流的溫升不超過40°C（溫度需要穩定30分鐘以上并且不再繼續上升），該直流偏置電流稱為電感器的溫度上升電流，溫度上升電流越大越好。
五、測試頻率是指測試電感值的頻率。許多工程師認為電感值和頻率無關，但實際上，不同頻率下的電感值仍然不同。大多數電感器的測試頻率越高，感測值就越大；因此，在選擇功率電感器時，應明確產品的應用頻率和電感器的測試頻率。如果相位差太大，則可能會出現實際應用感測值和電感器的感測靈敏度值不同的情況。
六、尺寸：如果沒有特殊要求，建議工程師在選擇電感尺寸時選擇電感尺寸。電感器的結構和工藝最成熟。
想要了解更多功率電感，歡迎咨詢！
