貼片共模電感esd-你們是怎么解決這個問題的[頤特電子]

文章出處:責任編輯:人氣:-發表時間:2020-04-03 08:17【

  貼片共模電感esd,共模電感在很多工程師的映象中,其主要是用來解決EMI問題;其實根據共模電感的特性,對共模信號有很好的抑 制效果,對差模信號幾乎無影響。但是對于ESD來說,其也是一種共模干擾,所以在合適的位置用上共模,對ESD很能起到很好的作用。

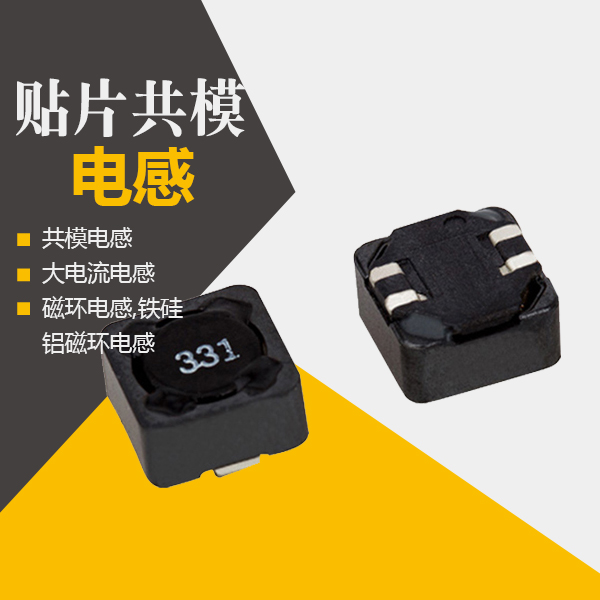

貼片共模電感esd

  一、描述:

  貼片共模電感esd,本次實驗的對象是一臺兒童類教育機器,因其外部可愛的模樣,深受孩子們的喜歡,并且其擁有諸多可以益 智的功能,可以對孩子的前期教育有良好的輔助作用。我們在實驗的過程中發現,在對其話筒的插口處進行空氣放電8KV和對USB金屬口進行接觸4KV放電的時候,樣機很容易出現復位重啟的現象。

  對端口進行常規的端口防護,如USB口的5V對地并聯ASIM ESD,DP、DM對地并聯ASIM ESD。對話筒的信號線上對地并聯ASIM ESD。在進行ESD測試的時候,發現現象有明顯改善,但是還不能滿足標準要求。

  進一步分析樣機結構,我們發現,樣機里面有兩塊PCB板,一塊為接口板,一塊為主板,接口板和主板之間靠很長的連接線相接(大于20CM)。為判斷是從哪些線路影響到樣機的,于是我們分別斷開各組信號線,我們發現,當將DP,DM信號線斷開的時候,樣機進行靜電放電的時候,無明顯異常現象。于是我們在主板端加ASIM共模濾波器,再進行測試的時候,發現樣機也能通過ESD測試。

  二、整改心得

  貼片共模電感,esd靜電放電的過程中,還會伴隨著瞬態磁場,走線過長的線路或連接線就很容易成為天線,吸收外界的電磁波,從而在線路上產生感應電動勢,進而影響電路的正常工作狀態。

  ESD放電過程中形成的電流,以共模電流為主。對于減小共模電流最有效的方法之一就是采用共模電感,共模電感對于阻塞和消耗共模電流是有效的,為了提供一個阻抗給共模電流,導線必 須纏繞在磁芯上,這樣共模電流產生的磁通在磁芯中疊加,而差模電流產生的磁通在磁芯中相減。所以由于差模電流產生的磁通量在磁芯中相互抵消,所以共模電感(理想情況下)不會影響有用信號。

想要了解更多貼片共模電感,歡迎咨詢!
