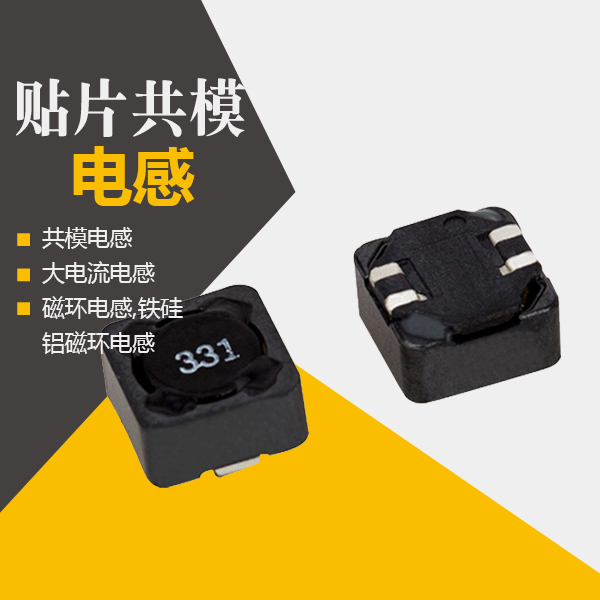

貼片共模電感濾波器的作用原理是怎樣的呢？小編給大家整理了以下幾點，供大家采納！
一、共模電感的作用是什么？
共模電感實質上是一個雙向貼片共模電感濾波器：一方面要濾除信號線上共模電磁干擾，另一方面又要抑 制本身不向外發出電磁干擾，避免影響同一電磁環境下其他電子設備的正常工作。
共模扼流圈可以傳輸差模信號，直流和頻率很低的差模信號都可以通過，而對于高頻共模噪聲則呈現很大的阻抗，所以它可以用來抑 制共模電流騷擾。
可用在無線通信和電源濾波。
電源濾波器常用的濾波電路有無源濾波和有源濾波兩大類。無源濾波的主要形式有電容濾波、電感濾波和復式濾波(包括倒L型、LC濾波、LCπ型濾波和RCπ型濾波等)。有源濾波的主要形式是有源RC濾波，也被稱作電子濾波器。直流電中的脈動成分的大小用脈動系數S來表示，此值越大，則濾波器的濾波效果越差。
公式：脈動系數(S)=輸出電壓交流分量的基波最 大值/輸出電壓的直流分量
電源濾波器的原理就是一種阻抗適配網絡：電源濾波器輸入、輸出側與電源和負載側的阻抗適配越大，對電磁干擾的衰減就越有效。
二、共模電感原理是什么？
共模電感的具體工作原理如下：交流電經過二極管整流之后，方向單一了，但是大小(電流強度)還是處在不斷地變化之中。這種脈動直流一般是不能直接用來給無線電裝供電的。要把脈動直流變成波形平滑的直流，還需要再做一番“填平取齊”的工作，這便是濾波。換句話說，濾波的任務，就是把整流器輸出電壓中的波動成分盡可能地減小，改造成接近恒穩的直流電。
貼片共模電感濾波器是由兩個相同線圈分別繞在鐵芯兩端制成的，共模信號是指放大器兩個輸入端是同相位并且大小相等的信號，而題主所說電子產品的電源都是交流電輸入，而交流電就是一個差模信號，它流過共模電感的兩個線圈時，兩個線圈電流產生的磁場方向相反被相互抵消掉，所以共模電感是對正常交流電流不起作用的。
但是電源當中的共模信號是指火零兩根線分別對地的噪聲，因為大小相等，相位相同所以稱為共模干擾信號。用共模電感就是濾除這種噪聲的，當有共模信號流過共模電感時，由于共模電流的同相性，會在兩個線圈內產生相同的磁場從而增 大感抗，使共模信號衰減，達到濾波的目的。
除此之外，由于開關電源中開關管高速開關的影響會產生電磁干擾，為防止此干擾型號串入電網影響其他用電器使用，所以加入共模電感和兩個Y電容，用來吸收火零在線的噪聲和抑 制共模干擾信號。
總結：以上就是小編對共模電感濾波器的作用原理所作解答，掌握它很重要！想要了解更多原理，歡迎咨詢！
